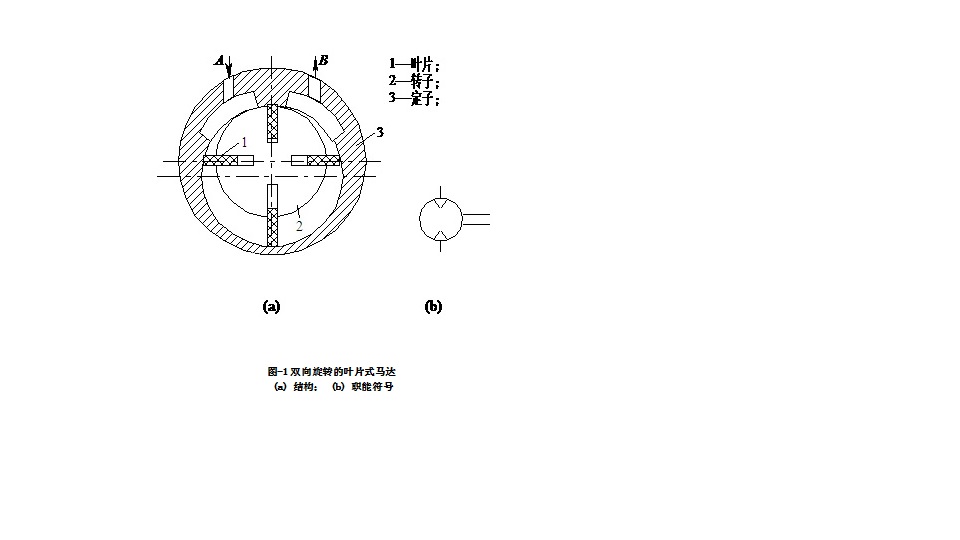

叶片式气动马达结构原理图

叶片式气动马达结构原理图。主要由定子、转子、叶片及壳体构成。在定子上有进一排气用的配气槽孔。转子上铣有长槽。槽内装有叶片。定子两端盖有密封盖。转子与定子偏心安装。这样,沿径向滑动的叶片与壳体内腔构成气动马达工作腔室。

气动马达工作原理同液压马达相似。压缩空气从输人口A进入。作用在工作室两侧的叶片上。由于转子偏心安装,气压作用在两侧叶片上产生的转矩差,使转子按逆时针方向旋转。当偏心转子转动时,工作室容积发生变化,在相邻工作室的叶片上产生压力差,利用该压力差推动转子转动。作功后的气体从输出口排出。若改变压缩空气输入方向,即可改变转子的转向。7b18ef2c8dd37bbfc2b93214ed6adb24.jpg
